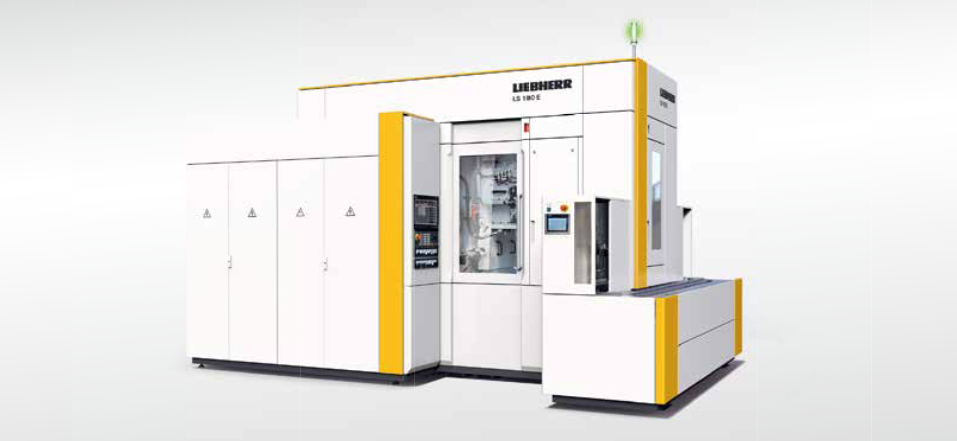

带电子螺旋导轨的插齿机 LS 80 – 180 E
产品型号：LS 80 – 180 E
生产率和灵活性
针对众多工件确保最高灵活性

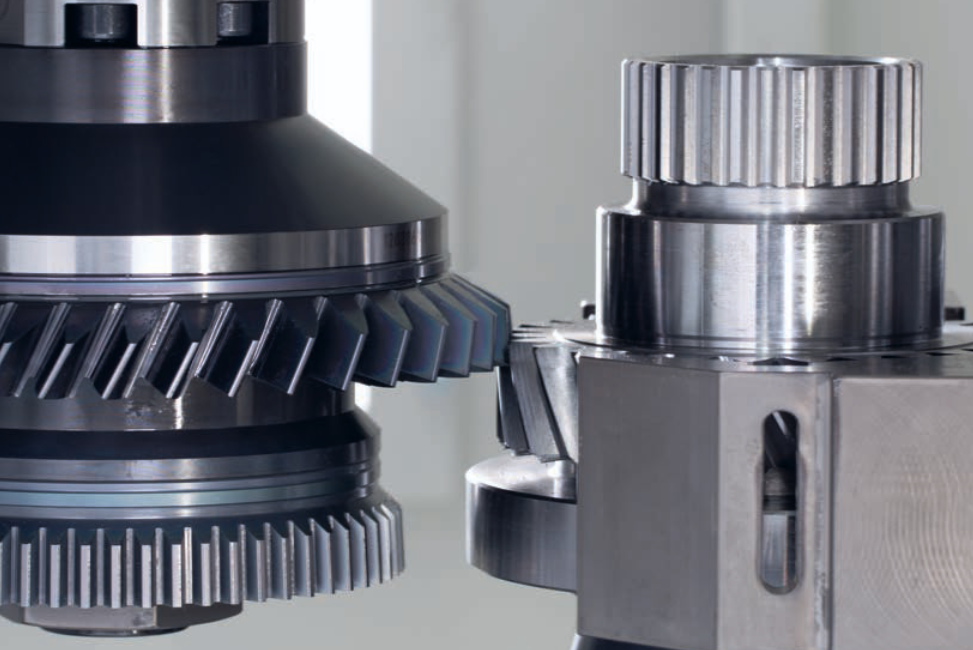

利勃海尔插齿机针对普遍可用性的所有要求量身定制。通过可轴向移动的插齿头滑板的结构设计，用最少的设定时间也能生产出各种零件。同时，因为加工位置可变，一次装夹即可加工多个齿轮。再结合电子螺旋导轨，LS 180 E 可在实现最高生产率的同时提供最大的灵活性。可借助电子螺旋导轨，通过控制系统轻松调整或实现齿向修正、角度修正或为后续硬化留好提前量。机床的设计方式同时适用于湿式和干式加工。内部环形上料器方案确保经济高效地生产。工件可以在极短的时间内完成上下料。利勃海尔为外部自动控制装置提供各种不同的系统，比如塑料链带或直接安装在机床上的链式存储器。
LS 180 E 的亮点
- 在生产中具有最高的灵活性
- 加工外齿和内齿
- 插出数个倾斜角不同的齿
- 利用修正功能可以方便地编程倾斜角至50°
- 取消了费时的安装过程
- 引入齿向修改功能（可编程）

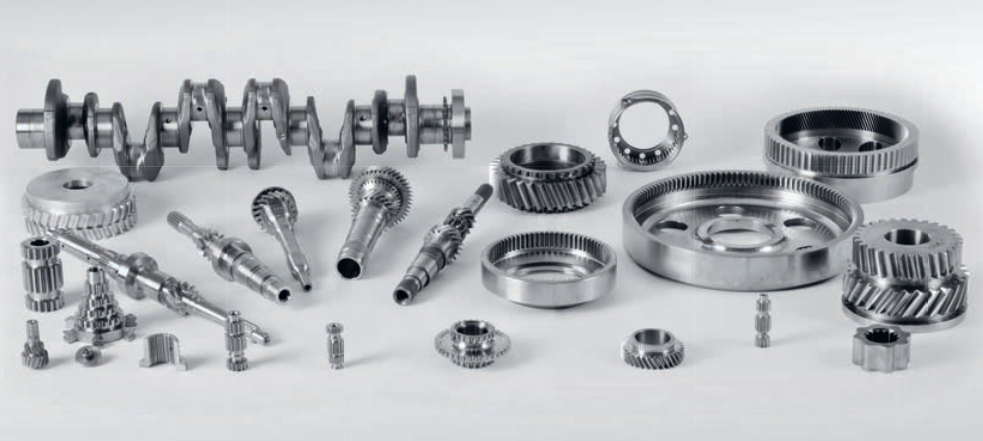

应用领域
- 多件数代加工
- 小批量的通用代加工
机床设计

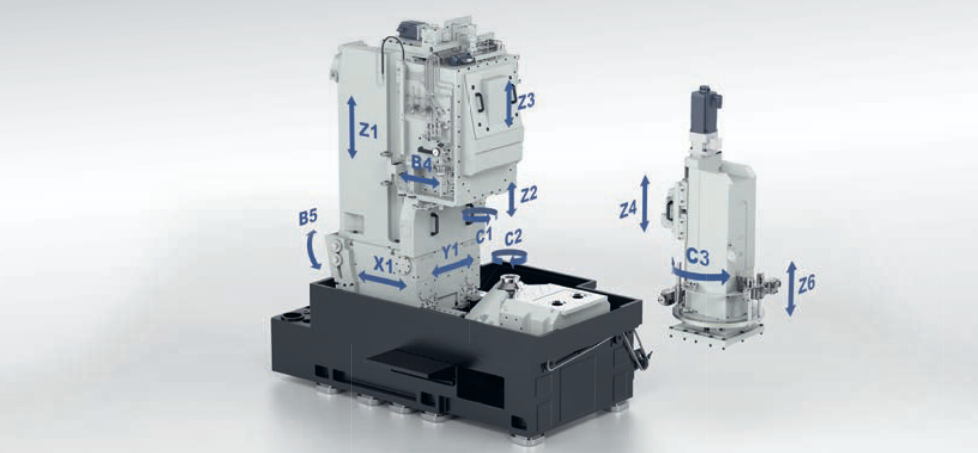

轴定义
X1: 机架滑座径向移动 | Y1: 立柱侧向位移 | Z1: 行程位置定位轴 | Z2: 行程长度调整
Z3: 刀具行程运动 | Z4: 尾架垂直移动 | Z6: NC 升降工位 | B4: 刀具升降运动
B5: 立柱旋转轴 | C1: 刀具旋转运动 | C2: 工件旋转运动 | C3: 环形上料器旋转运动
📷 轴系结构详图

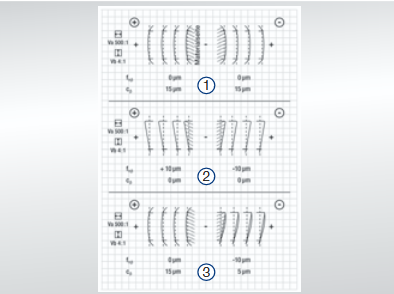

可以修改齿形
1-对称的鼓形量
可以通过退刀凸轮加工双齿面
可以通过CNC运动加工单齿面
2-对称的锥度
可以在 μm 范围内通过退刀凸轮加工双齿面
可以在角度范围内通过旋转立柱加工双齿面
可以通过CNC运动加工单齿面
3-不对称的齿宽凸度和齿面角度修改
仅可以加工1个齿面
CNC运动的特殊设计
技术数据
| 参数 | LS 80 E | LS 120 E | LS 150 E | LS 180 E |
|---|---|---|---|---|
| 法向模数 mm | 5 | 5 | 5 | 5 |
| 最大切削直径 mm | 80 | 120 | 150 | 180 |
| 行程长度 mm | 最大 70 | |||
| 插齿主轴/工件台中心距 mm | -30 至 285 | |||
| 插齿主轴/工件台轴向角 | +/-0.5 | |||
| 立柱旋转轴(选装) | -1 至 +12 | |||
| 插齿头滑板行程位置移动范围 mm | 275 | |||
| 立柱滑座径向轴进给 mm/min | 5,000 | |||
| 行程速度 DH/min | 1,500 | |||
| 总重量 kg | 约 13,000 | |||
| 外形尺寸(长 x 宽 x 高) mm | 5,000 x 3,480 x 2,950 | |||
