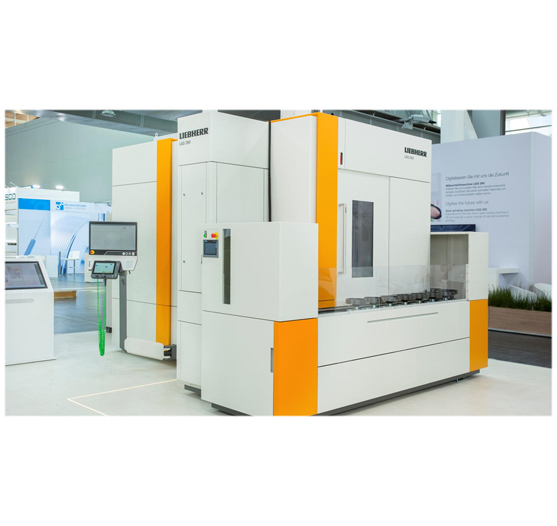

LC 180-280

性能提升

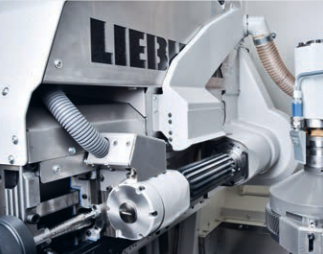

铣头

全新研发的滚齿头提高灵活性和生产效率。模数最高5毫米。主轴转速提高50%，达2250 rpm。窜刀行程提升11%至200毫米。最大刀具直径增加67%至150毫米。

驱动功率：13kW
铣削主轴转速：2250rpm
最大模数：5mm
窜刀行程：200mm
最大滚刀直径：150mm

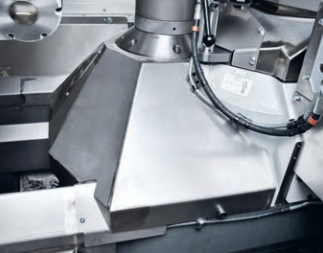

使用不锈钢隔板开展干式加工

通过集成整体式不锈钢隔板（选配），最大程度降低干式加工中的高温影响，确保稳定加工效果和高过程可靠性，避免切屑槽，清洁方便快速。

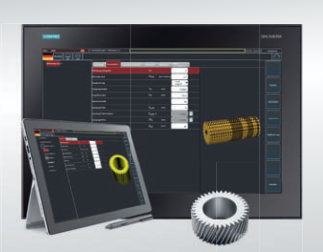

LHGearTec：可靠且舒适地设置过程

基于触摸屏，支持导入GDE/DIN4000格式数据。提供过程监控、装调支持、部分磨损刀具区域定义，充分利用刀具寿命。数据可通过OPC UA或MTConnect传递到高级系统。

机床方案

新的LC180/280机床平台采用模块化结构设计，满足多种技术应用和客户要求。利勃海尔滚齿机通用性强，生产效率高，在保证最高利用率的同时确保最佳加工品质。

通过FEM模拟优化基架刚性
热对称机床设计 + 集成温度补偿 → 稳定高品质
安全顺畅排屑
适用于齿轮、轴齿、蜗轮、多齿轮加工、硬滚/精铣、特殊轮廓铣削、湿式和干式加工

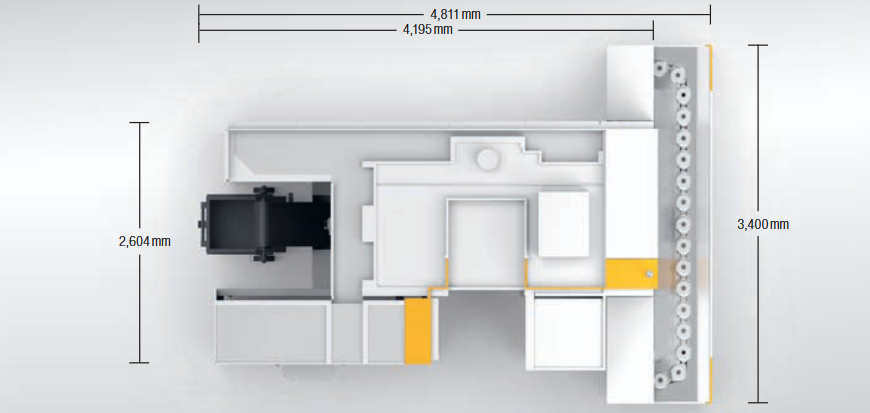

占地面积小，含吊钩机方便转运

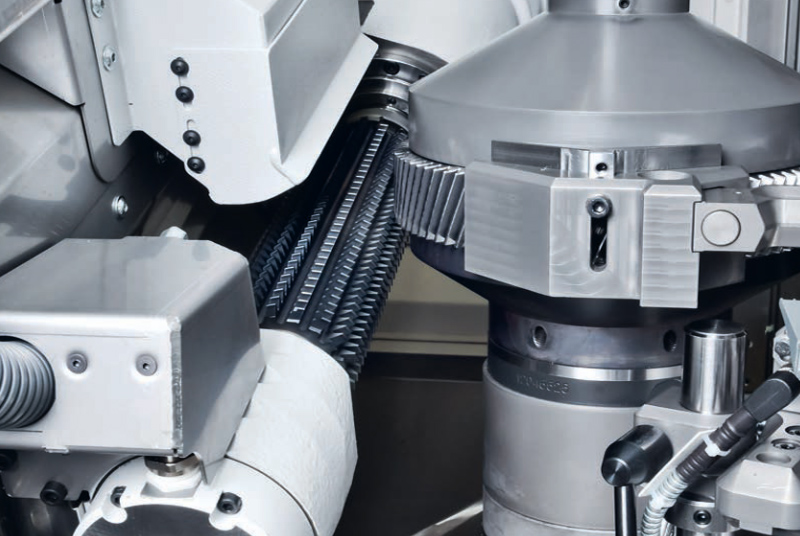

LC180/280DC · 集成ChamferCut单元

Fast.Economic.Precise.

采用ChamferCut（倒角）进行倒角

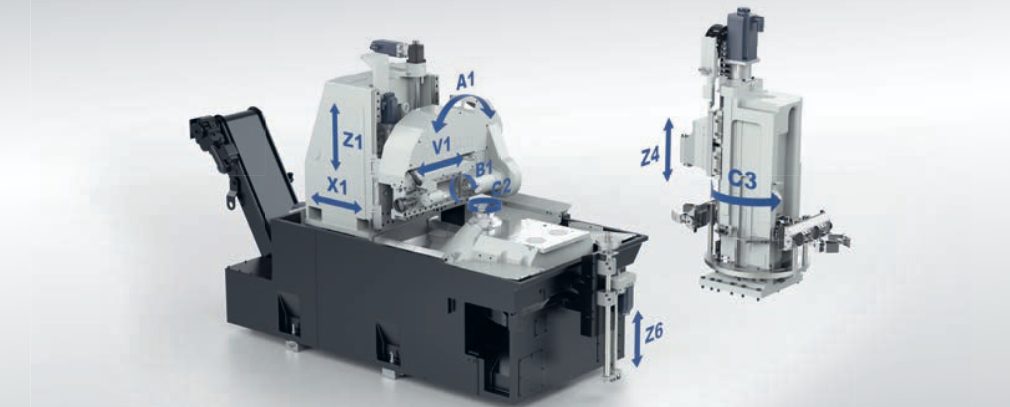

操作侧集成ChamferCut单元，操作友好，自由通达两个加工位置，排屑显著改善。借助环形装载器，工件在滚铣和倒棱位置间快速转运，主流程同时进行倒棱。标配6根CNC控制轴，软件支持快速调整。

您的优势

同时滚齿和倒棱/去毛刺
干式/湿式加工
高精度倒角，卓越质量和可再现性
无褶皱或材料变形，齿根默认倒角
刀具寿命长（可修磨15-20次）
刀具成本低，投资回收周期短
应用范围模数0.8-42mm
无需二次切削，延长滚刀寿命
安装时间更短

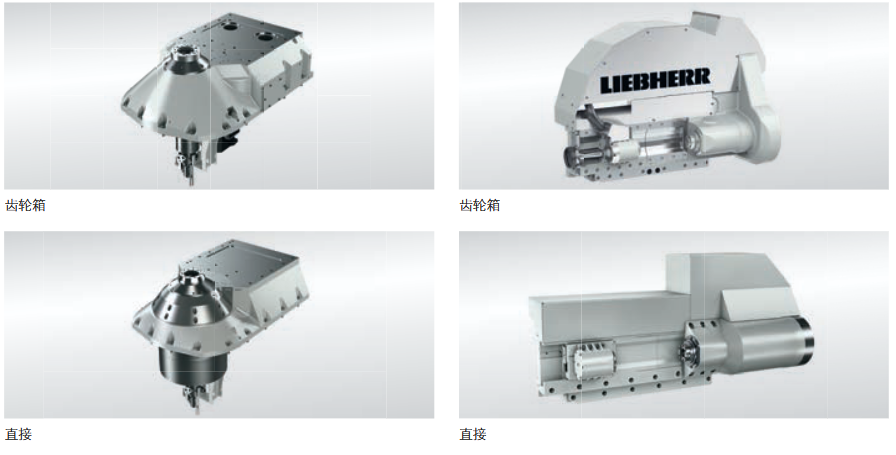

工作台驱动系统和滚齿头

机床工作台

无缝隙预紧正齿轮变速器的工作台驱动系统扭矩高，工艺通用。高性能加工HPC可选直接驱动装置，高动态、高转速、高精度。

驱动装置	齿轮箱	直接驱动
功率 kW	5.8	19.0
转速 rpm	250	80

滚齿头

标配齿轮式滚齿头，可选直接驱动滚齿头（最高6000rpm，23kW），为未来刀具升级预留空间。高扭矩要求可选多档变速器。

驱动装置	齿轮箱	直接驱动
功率 kW	13.2	23.0
转速 rpm	2,250	6,000
最大滚刀直径 mm	150	90
最大窜刀行程 mm	200	180

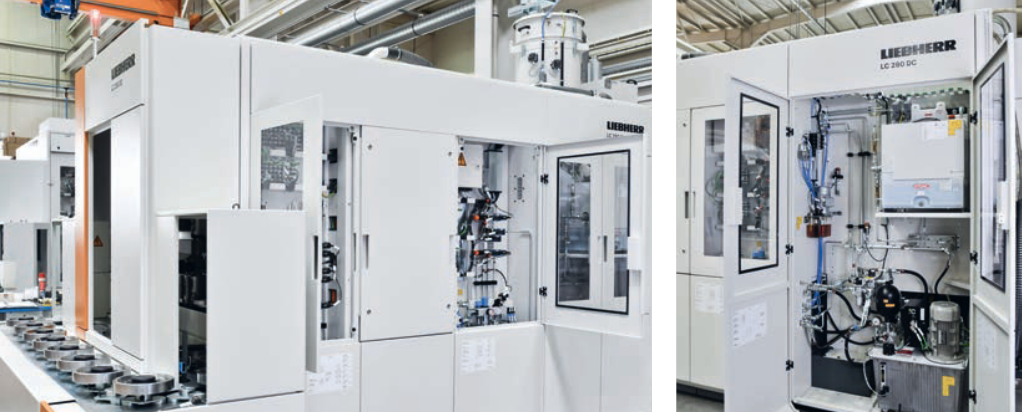

易于维护保养和高能效

维护通道配有检修门和观察窗，方便快速读取信号。集成液压系统罩壳降低噪音。

能量和资源效率

与未优化机器相比平均节省5kW功率。

再生驱动技术
高效开关柜冷却装置
LED照明
转速可控型泵机

此外还可提供

非气动型自动装置（带挡指、分隔器的皮带）
带检漏功能的耗气量监控系统
减少机油溢出现象
工件离心装置和切屑离心机
水-空气热交换器（可控风扇）
智能待机电路（自动、定时预热）

技术数据

参数	LC 180	LC 280
最大工件直径 mm	180	280
钢材的最大法向模数 mm	5
最大工件重量 kg	15
最大工件长度 mm	500
最大滚刀架滑板行程 mm	400
最大工件直径（带倒棱）mm	145	145
滚刀/工件轴距 mm (最小)	10	10
滚刀头摆转角度 °	280	280
总重量 kg (大约)	13,000	13,000

自动化类型

根据需求提供：不同规格自动传送带、不同工件篮尺寸托盘单元、配套不同厂商机械手的装载系统。凭借丰富经验快速实现客户自动化要求。
