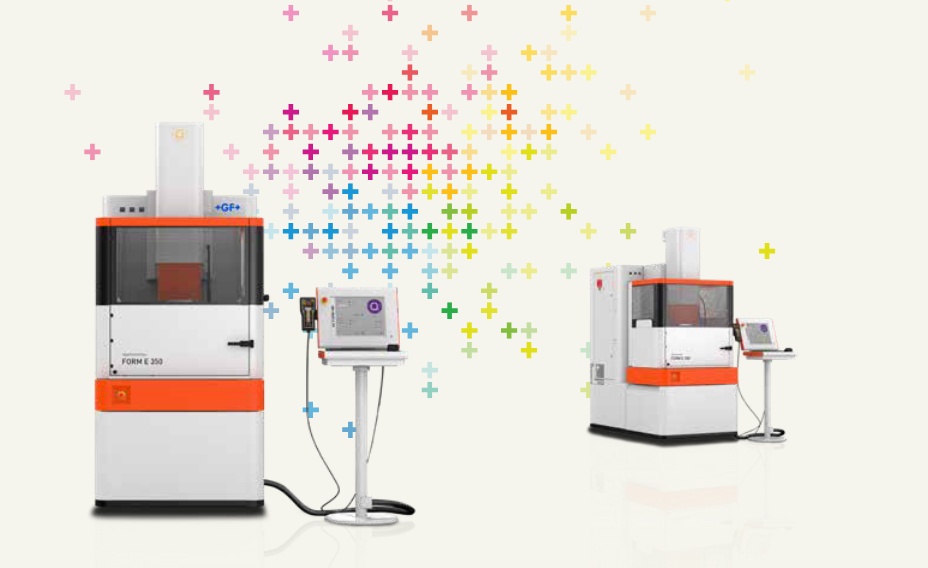

GF加工方案 | AgieCharmilles FORM E 350 / 600 电火花成形机床

GF Machining Solutions | 350/600 | AgieCharmilles FORM E

精益求精 · 我们是阿奇夏米尔· 我们是GF加工方案

用户的需求就是我们的责任，GF加工方案为您提供值得信赖的整体解决方案和全方位的服务。从卓越的电加工（EDM）、Laser激光表面纹理加工、Laser细微加工、增材制造和顶尖的Milling铣削和主轴技术，到工装夹具和自动化系统，在我们全部解决方案的背后还有细致周到的客户服务和GF加工方案的专家级培训支持。我们的AgieCharmilles、Microlution、Mikron Mill、Liechti、Step-Tec和System 3R品牌的卓越技术提高您的生产力，我们的数字化业务解决方案打造智能化的制造环境，内置的专家系统和优化的生产工艺广泛适用于各类制造业，有力地提升您的竞争能力。

亮点 · 超值的投资

高性能

满足各项挑战要求

GF加工方案的EDM“智能高速脉冲电源”（ISPG）让您达到真正的高性能。该解决方案中包括大量满足不同工件和电极材质的加工要求，扩大您的模具和零件生产业务。

专用解决方案有效提高模具加工性能
该机宽度只有一米，提供卓越的地面利用率 → 更高单位面积生产能力

灵活通用 · 可靠易用

满足任何挑战要求的灵活通用解决方案

从钢材到硬质合金，该机可加工大量不同材质，为您创造更多业务机会。自动工作液增加加工时间，同时减少人工操作。自带直线型电极交换系统（LTC）或增配入门级的System 3R机械手系统，优化生产。

降低电极消耗达25%

以雄厚电加工技术传统打造的脉冲电源，优化每一个放电脉冲。

🎯 超越竞争对手 · 满足各项挑战要求

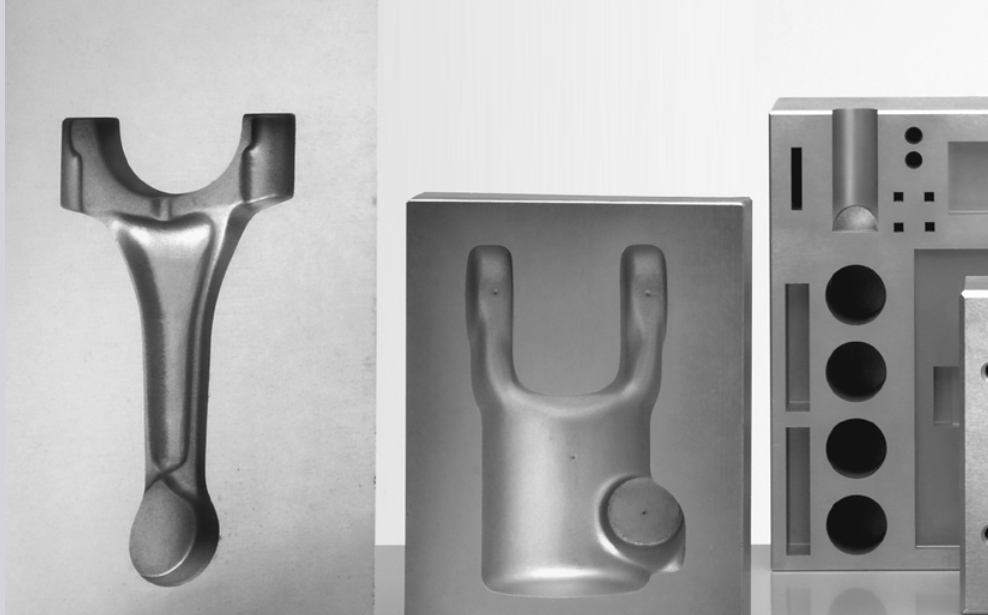

用灵活通用的解决方案创造新商机。GF加工方案灵活通用的解决方案帮助您扩展业务。AgieCharmilles FORM E系列机床可加工众多材质，从钢材到硬质合金，提供丰富的加工技术。

高效率、经济的大批量、高质量生产：损耗分布技术节省25%电极成本
石墨电极粗加工和铜电极精加工，多材质电极技术提高加工灵活性
高性能脉冲电源：FORM E 350功率80A，FORM E 600功率140A，闭环水汽冷却

选配 · 专业方案

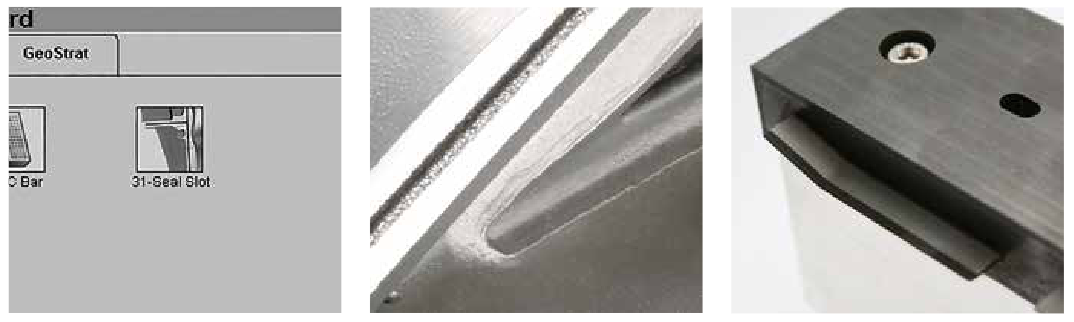

密封槽加工专用解决方案

高生产力地加工涡轮导叶、护罩和叶片的密封槽。您所获益：即刻拥有业内领先的工艺参数；稳定高质量的保证；降低石墨电极成本。

一键优化 – 自动优化领域积累的丰富经验
eTracking实时工艺监测，确保工件质量并提供完整可追溯性
自主开发的AC-K 700石墨材质为密封槽加工提供优异的性价比

最大限度提高单位面积生产能力

FORM E 350 宽度仅1米，FORM E 600 宽度仅1.6米，结构紧凑，降低固定成本。

📐 理想的地面利用率

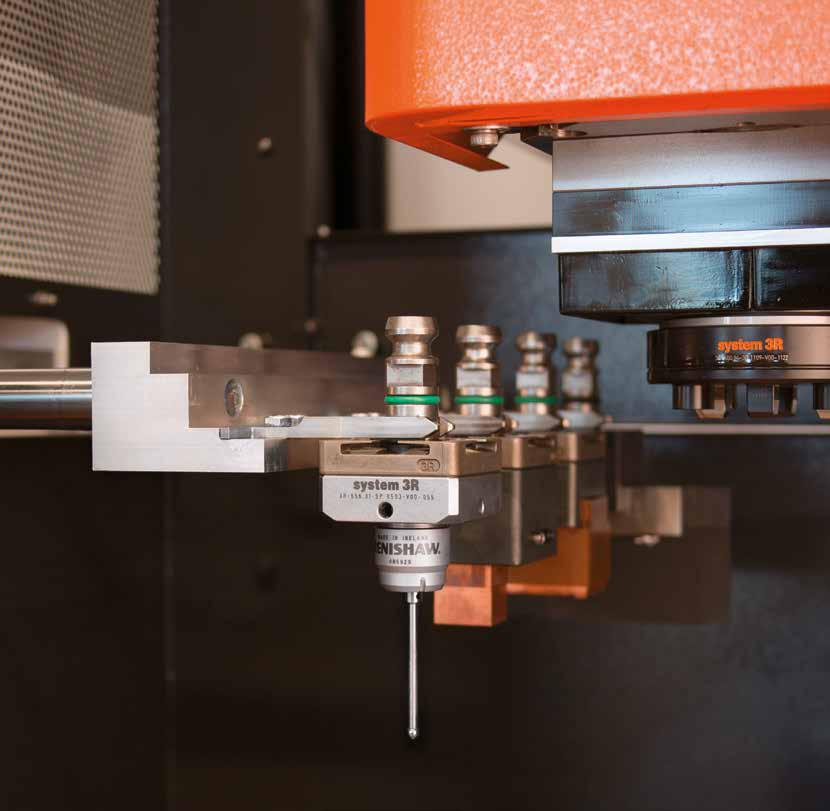

直线型电极交换系统（选配）：为提高经济性和工作效率，如果电极数量不多或加工时间较长，LTC是理想选择。FORM E 350支持最多4位，FORM E 600支持最多6位。

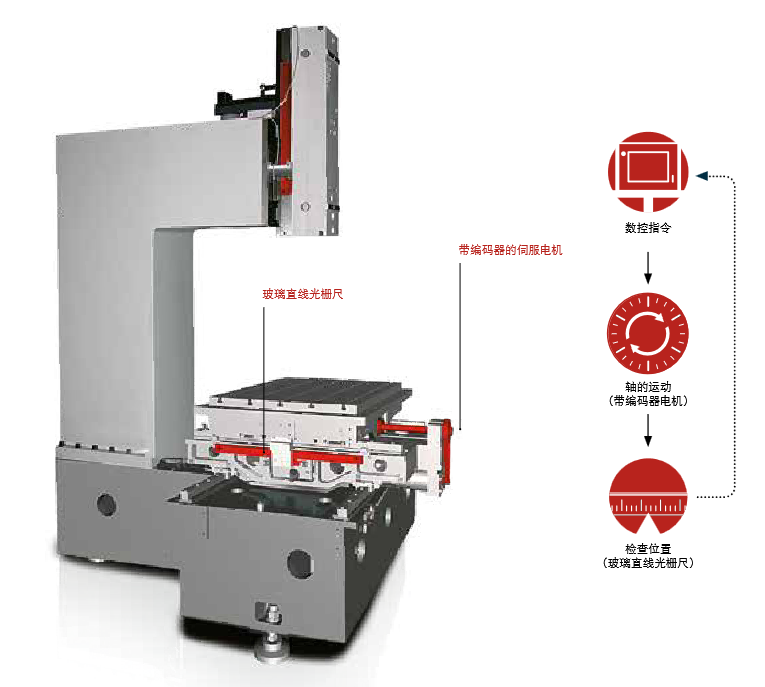

🔩 高强度机床结构与全闭环控制

X、Y、Z轴全部采用玻璃直线光栅尺精确测量位置，消除滚珠丝杠磨损或过热导致的误差。C轴高刚性，支持电极重量达25kg，定位精度0.001°，四轴联动插补，轻松加工曲线槽和底切。

带编码器的伺服电机 + 玻璃直线光栅尺
AC FORM HMI 轻松优化加工策略，减轻操作员工作量

无人值守 · 全天候生产

无人值守地生产

模块型按需配置。自动操作和自动生产让您全天24小时，每周7天地连续生产。缩短交货时间、提高生产力、加快投资回报。

System 3R零点装夹系统，机床外装夹，缩短非生产时间
可编程的工作液高度功能，增加无人值守时间

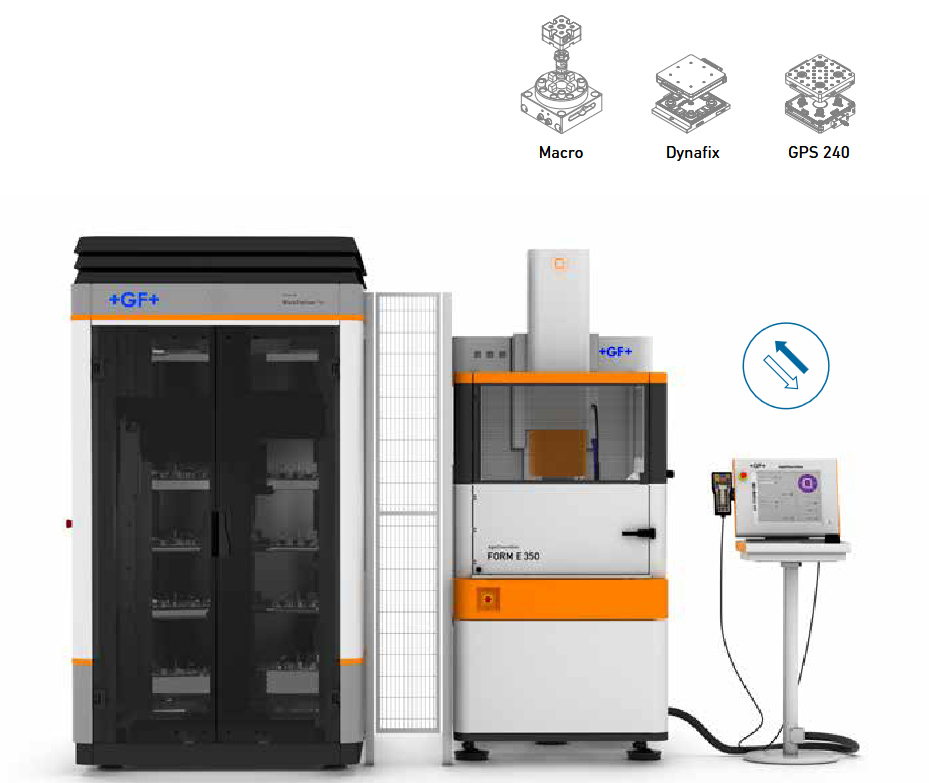

WorkPartner 1+（WPT1+）提供更大库容量（42个库位），安全玻璃门，装件便捷

入门级自动化：WPT1+，七层Macro电极 + 三位工件库，共42位

放眼未来

高可用性是您成功的关键

rConnect 确保更高可用性：实时远程协助（LRA）、预防性维护和监测模块，TÜViT认证，直接联系服务专家，增加机床生产时间。

Econowatt智能加工模块：节能省电，休眠模式可按计划唤醒机床，自动稳定工作液温度，每天早晨机床已准备就绪。

Econowatt为每台机床节省的电能
足以供两套住房一年的用电

📦 客户服务 · 随需应变

操作支持：认证耗材（电极、过滤器）确保理想工作状态。
设备支持：预防性维护，球杆测量圆度，激光校准，增加机床运行时间。
业务支持：培训、升级、专用自动化解决方案，提高业绩与竞争力。

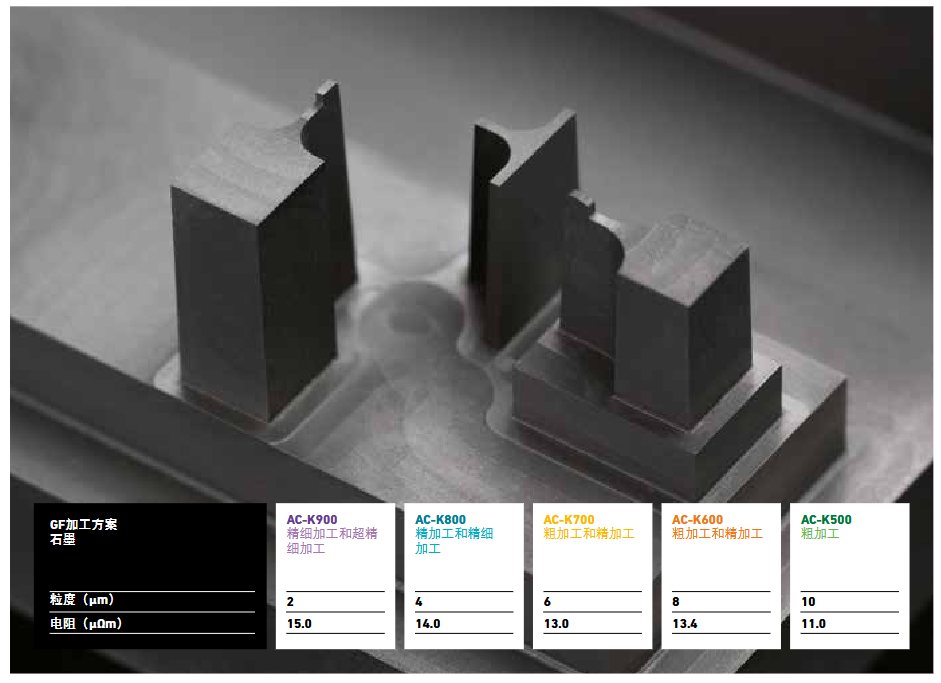

⚡ 石墨电极 · 优异的热稳定性和抗热冲击性能

GF加工方案提供多种牌号石墨（AC-K900 / K800 / K700 / K600 / K500），适用于从超精细加工到粗加工。石墨重量轻，易于搬运较大电极并降低电极成本。相比铜电极，材料切除速度更快，无需去毛刺。

牌号	应用范围	粒度(μm)	电阻(μΩm)
AC-K900	精细加工和超精细加工	2	15.0
AC-K800	精加工和精细加工	4	14.0
AC-K700	粗加工和精加工	6	13.0
AC-K600	粗加工和精加工	8	13.4
AC-K500	粗加工	10	11.0

技术参数 | FORM E 350 / FORM E 600

参数	FORM E 350	FORM E 600
机床结构	性能稳定的铸铁十字工作台
外形尺寸 (宽×深×高) mm	1000×1731×2372	1600×2700×2858
总重量（不含工作液） kg	1730	4400
X/Y/Z 轴行程 mm	350×250×250	600×400×400
工作液槽尺寸 mm	955×540×350	1200×800×500
工作台尺寸 mm	630×400	800×600
最大电极重量 kg	50	100
最大工件重量 kg	200	1000
最大工件尺寸 mm	800×500×265	1000×700×400
工作液总容量 L	270	750
脉冲电源类型	ISPG
最大加工电流 (选项) A	80	140
最佳表面质量 Ra (μm)	0.1
C轴最大电极重量 kg	25
直线型电极交换系统（选配）	最多4位	最多6位

多种加工技术解决方案供应商

我们提供多种加工技术，以高附加值、高智能性、高生产力和高质量满足您的特定应用要求。您的成功是我们的第一宗旨。

⚡ 慢走丝EDM

速度、精度、节能高效，微细至0.02mm

✨ 电火花成形/穿孔

iGAP技术，镜面Ra≤0.1μm，五轴穿孔

🛠️ 高速铣削&叶片加工

Mikron MILL系列，Liechti航空叶片交钥匙

🔬 激光纹理&微细加工

全数字化纹理，微米级结构，打标标识

➕ 增材制造(AM)

与3D Systems合作金属3D打印

🤖 工装夹具&自动化

System 3R基准系统，柔性自动化单元

📡 数字化智能制造

Symmedia工业4.0互联，智能车间

🛡️ 客户服务

操作支持/设备支持/业务支持，原厂备件

全球布局 · 本地化服务

GF加工方案在全球拥有瑞士、德国、美国、中国（北京/常州/上海/成都/东莞/香港）、日本、韩国、新加坡等分支机构。恺恩智能作为授权合作伙伴，提供销售、技术培训与售后支持。
