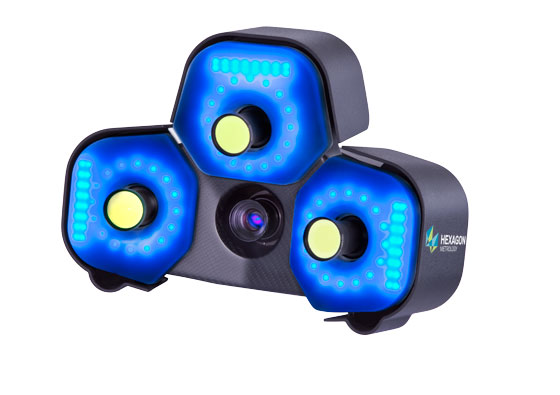

产品名称：WLS qFLASH紧凑型蓝光拍照式测量系统
产品型号：WLS qFLASH紧凑型蓝光拍照式测量系统
闪光无处不在：来自海克斯康计量的WLS qFLASH 测量系统，是非接触测量的多面手，能够快速完成三维测量任务，在制造现场产生测量报告和完成数字化扫描。重量轻、便于把持、坚固耐用。WLS qFLASH 在设计可以采用三脚架或使用手持模式，在零部件上进行超便携的测量或者直接完成根源分析。
WLS qFLASH 为以下应用提供了优选的方案：
- 汽车制造商与设备制造商
- OEM制造商
- 航空零部件供应商与OEM
- 塑料件制造商
- 电子零部件制造商
海克斯康计量WLS qFLASH 技术说明
|
相机 |
3 x 4.2 百万像素数码相机，专门设计完成工业应用。 采用坚固与高稳定性碳纤维外壳保护。 |
|||||
|
投影与三维重构技术 |
随机投影模式与立体视觉技术 整合2D 与3D 技术，实现快速、精确的曲面和特征测量 |
|||||
|
照明 |
基于蓝色LED 高功率照明。可靠并耐用 |
|||||
|
FOV性能 |
视场 (在特定工作距离情况下)：350 X 350 mm |
|||||
|
计量性能 |
||||||
|
VDI / VDE 2634，第二部分 |
MPE，根据VDI / VDE 2634 第二部分 (360 X 360 mm FOV 镜头，RE 模式)；工业应用 |
|||||
|
工业性能 |
采用2 sigma 原则，LFOV，平均对平均。(WLS FLASH-CMM)，采用外部mapping |
|||||
|
操作性能 |
曝光时间 ( 常用设置): 20 msec |
|||||
|
尺寸与重量 |
WLS qFLASH 传感器 370 X 270 X 255 mm, 6.0 kg |
|||||
|
电气兼容性 |
电压：90-230 VAC 50-60 Hz |
|||||
|
工作环境条件 |
操作环境：5 - 35° C ( 受限于PC/ 笔记本的指标。可通过冷却系统的使用实现提升。) |
|||||
|
系统周期检定 |
年度现场认证，可溯源校准 |
|||||
|
计算机与软件 |
操作系统：Windows 7 64Bit OS |
|||||
|
认证与标准 |
CE / TÜV - 安全标准: IEC\EN 61010-1:2001 EMC: IEC\EN 61000 VDI/VDE 2634 第二部 |
|||||
